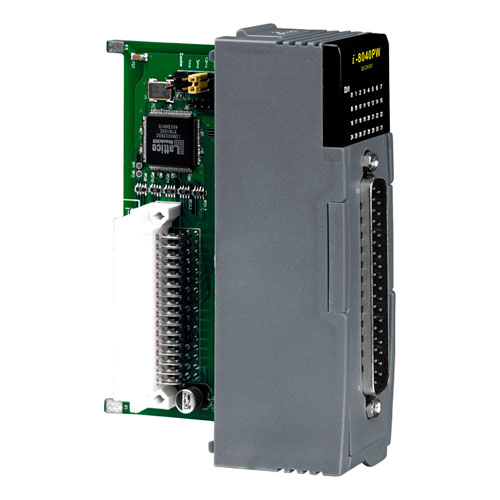

Модуль дискретного ввода I-8040PW
32 дискретных входа (=24В), параллельная шина
I-8040PW модуль дискретного ввода на 32 канала с номинальным напряжением =24 В и аппаратной функцией фильтрации дребезга.
Основные технические параметры:
- Количество каналов: 32
- Номинальное напряжение: =24 В
- Входное сопротивление: 3 кОм
- Светодиодна индикация срабатывания
- ESD защита
- Изоляция 3750 Vrms
ОписаниеХарактеристики
Для создания гальванической изоляции требуется использование дополнительного питания цепей дискретного ввода.
Допускается использования модуля в контроллерах LP-8x21, LP-8x81, iPAC-8x41.
Опции:

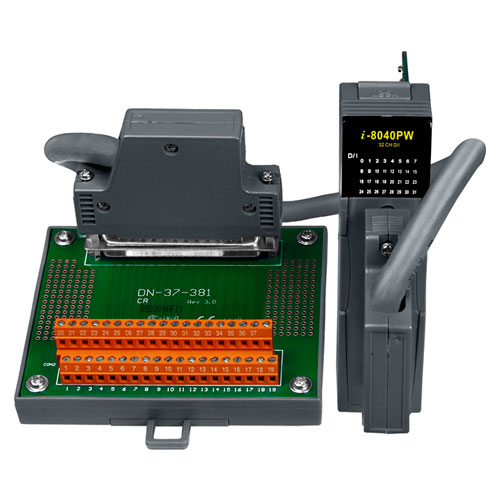

- TB37F-DIN - промежуточный клеммный блок с разъемом DB37F
- CA-3705A - Male-Female D-sub кабель 0,5 м
- CA-3710A - Male-Female D-sub кабель 1,0 м
- CA-3715A - Male-Female D-sub кабель 1,5 м

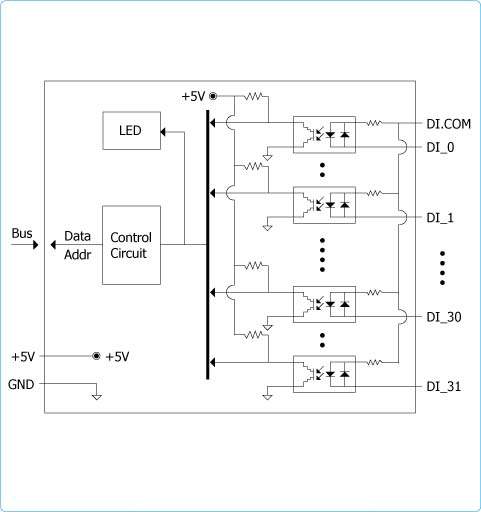

Принципиальная схема модуля:

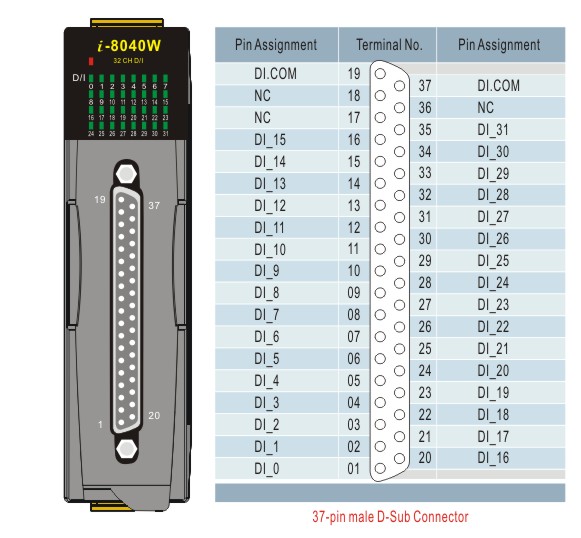

Назначение контактов модуля:

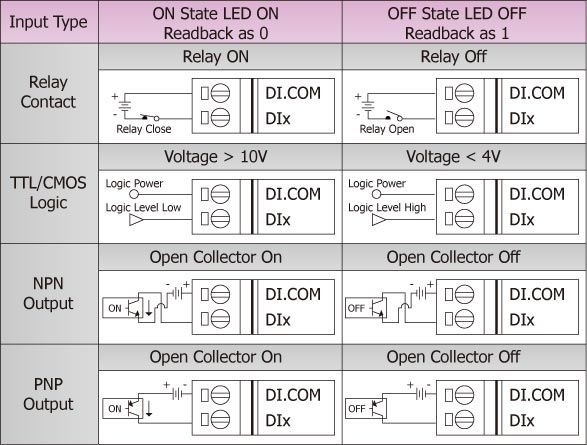

Подключение:
| Дискретный вход | |
| Кол-во каналов | 32 (PNP, NPN) |
| Тип | один общий |
| Уровень "1" | +10 В ~ +30 В |
| Уровень "0" | +4 В |
| Входное сопротивление | 3 кОм, 0,5 Вт |
| Изоляция | 3750 Vrms |
| Индикация | |
| Питание | 1 LED |
| Дискретный вход | 32 LED |
| Питание | |
| Потребление | 0,65 Вт |
| Интерфейс | |
| Интерфейс | Шина I-8000 |
| Условия эксплуатации | |
| Температура работы | -25 - 75 C |
| Температура хранение | -30 - 85 C |
| Условия влажности | 5 - 95% (без конденсата) |
| Механические размеры | |
| Размеры (Ш х Д х В), мм | 30 x 85 x 114 |
