Преобразователь протоколов (Конвертор протоколов)

на базе промышленных роутеров iRZ, Teleofis, контроллеров MOXA
ОписаниеСтруктурная схемаШкафы

При необходимости консолидации данных на одном устройстве в рамках одного объекта автоматизации и конвертации различных протоколов обмена в один или несколько понятных для верхнего уровня следует применять многофункциональные шлюзы протоколов.

Распространенными протоколами в промышленности являются Modbus RTU/ASCII/TCP, IEC 60870-5-101 и IEC 60870-5-104. Используются так же протоколы счетчиков электрической энергии и нестандартные проприетарные протоколы производителей.

Все поддерживаемые протоколы обмена и функции приведены на странице описания программного обеспечения ТМИУС КП для Linux.

В качестве аппаратной платформы возможно использование любого устройства на базе ОС Linux(OpenWRT) или Windows. Наиболее предпочтительными устройствами для использования в качестве преобразователя протоколов являются:

Как правило, стандартные конверторы протоколов ограничены функциями преобразования одного или несколько протоколов в другой. Конверторы протоколов, построенные на базе ПО ТМИУС КП для Linux имеют более широкий набор функций:

  • функции арифметического и логического дорасчета данных
  • преобразование типов данных
  • возможность реализации сложных и нестандартных функций управления и считывания по протоколу Modbus RTU (ввод пароля в отедльный регистр перед управленияем, последовательная запись регистров для управления)
  • передача на верхний уровень в нескольких различных протоколах одновременно и различных форматах
  • на одном порту возмен опрос устройств с различными протоколами обмена (если протоколы совместимы)

Встроенные входы\выходы, опрос датчиков по RS485, Ethernet


Структурная схема системы ССПИ на базе контроллеров iRZ

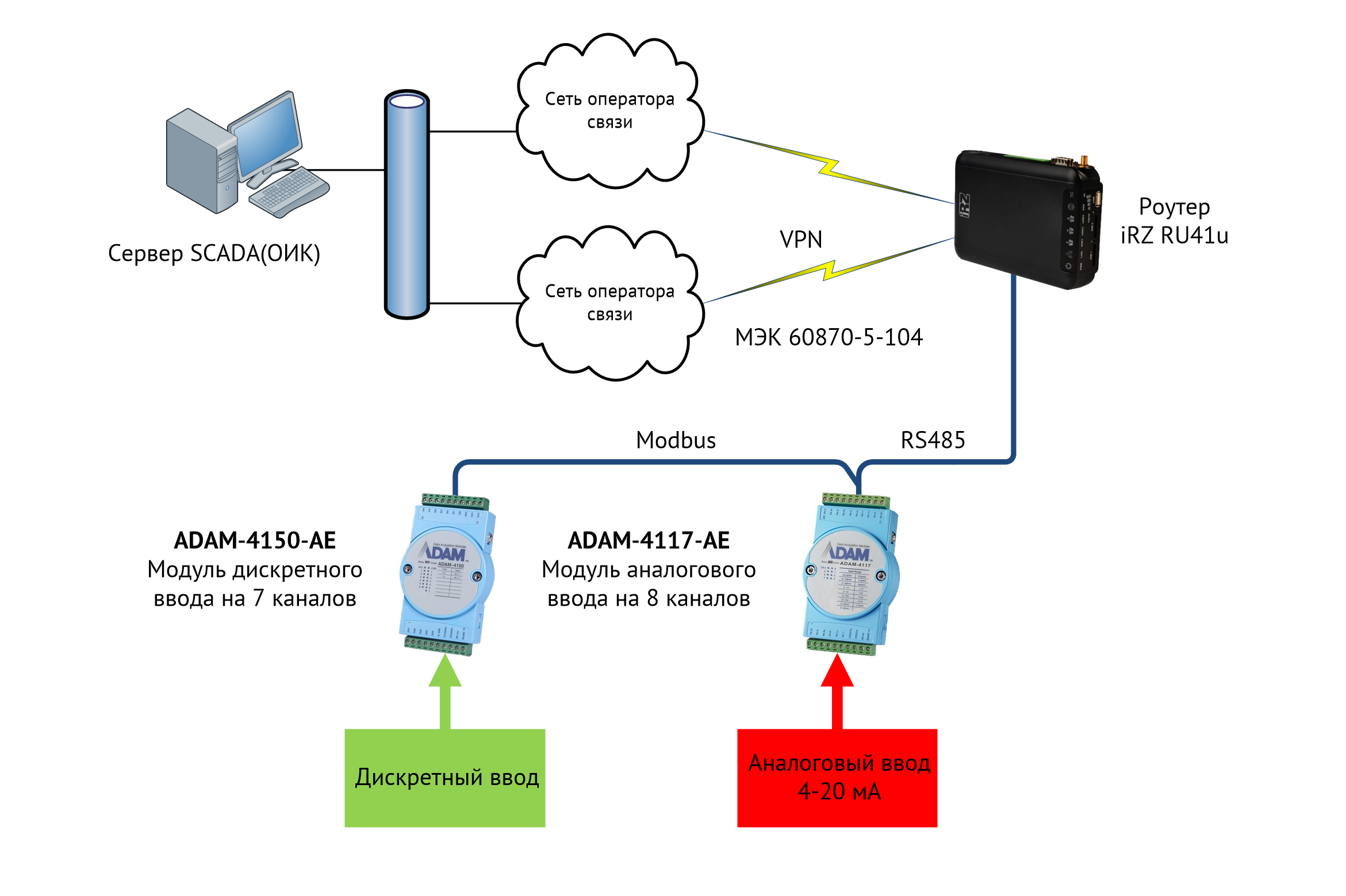

Структурная схема системы ССПИ на базе контроллеров iRZ и модулей Advantech

Структурная схема системы ССПИ на базе контроллеров iRZ

Структурная схема системы ССПИ на базе контроллеров iRZ и модулей ICPDAS

Телемеханика для РП\ТП 10, 6, 0,4 кВ


Структурная схема системы ССПИ на базе контроллеров iRZ

Структурная схема системы ССПИ на базе контроллеров iRZ, модулей ICPDAS (Ethernet), МИП ЭНИП2

Телемеханизация реклоузеров


Структурная схема системы диспетчеризации реклоузеров Таврида Электрик

Структурная схема системы диспетчеризации реклоузеров Таврида Электрик

Шкаф телемеханики для распределенных объектов является проектно-компонуемым решением. В зависимости от потребностей Заказчика, шкаф может быть напольного или навесного исполнения.

Шкаф телемеханики\ССПИ

Шкаф телемеханики\ССПИ
