Программное обеспечение ТМИУС КП для MiniOS7 предназачнено для контроллеров ICPDAS с операционной системой MiniOS7.

Комплект программного обеспечения включает в себя:

• Исполнительное программное обеспечение для контроллера
• Конфигуратор для ОС Windows для создания конфигурационных файлов контроллеров
• Конфигуратор оперативной блокировки EmzConf
• Программа визуализации оперативной блокировки EmzView

Исполнительное программное обеспечение используется соместно с контроллерами ICPDAS iPAC-8841, uPAC-7186EX, I-7188EX для создание на их базе систем телемеханики и оперативной блокировки.

Функции программного обеспечения контроллера

• дорасчет аналоговых величин (смещение и масштабный коэффициент)
• точность привязки меток времени дискретных сигналов к астрономическому времени не хуже 1 мс., аналоговых сигналов - не хуже 50 мс
• задание фильтра дребезга для каждого дискретного сигнала
• синхронизация времени контроллера с точностью до 1 мс
• изменения порядка следования списка параметров для передачи
• блокировка дискретных и аналоговых величин на передачу
• создание цепей оперативной блокировки из принимаемых по различным каналам связи телеметрии (функции "ИЛИ", "НЕ", "И")
• передачи телеметрии на верхний уровень диспетчерского управления спорадически (по апертуре), циклически и по запросу
• функция удаленного или автоматического управления
• количество направлений передачи от 3-х
• автоматическое диагностирование работоспособности основных модулей и формирование выходных сигналов о сбоях

Протоколы приема

• Шина I-8000/I-87000 контроллера iPAC-8841
• DCON
• Modbus ASCII/RTU/TCP
• ГОСТ Р МЭК-870-5-1-95 (FT3) - ПЦ6806
• Проприетарный протокол МИП серии 3020, 3021 производства ООО "ЗИП Научприбор", г.Краснодар

Протоколы передачи

• МЭК 60870-5-101/104
• Modbus RTU/TCP
• ГРАНИТ

Программа управляющих контроллеров комплекса типовая, настройка конфигурации системы осуществляется наладочным и(или) эксплуатационным персоналом через конфигуратор.

Конфигуратор работает под управлением ОС Windows и обладает следующими функциями:

• Создание конфигурационного файла
• Считывание конфигурационного файла из контроллера по Ethernet
• Запись конфигурационного файла в контроллер по Ethernet
• Чтение массива текущий значений дискретных и аналоговых сигналов
• Активация контроллера

Создание конфигурационного файла - прием данных с устройств

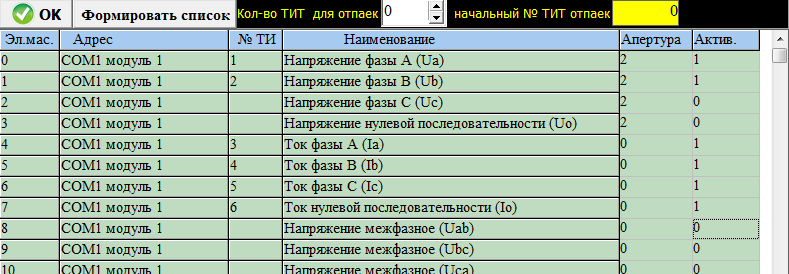

Создание конфигурационного файла - сортировка измерений для передачи на верхний уровень
