Модуль расширения портов RS232 I-8114iW/D2
4 изолированных порта RS232 с кабелем 4 x DB9M
Модуль I-8114iW предназначен для увеличения количества портов RS232 контроллеров LP-8x21, LP-8x81, iPAC-8x41. В слотах корзины расширения RU-87Px размещение модулей не допускается. В контроллерах LP-8x21, LP-8x81 установка модулей I-8114iW возможна во все слоты, однако, предпочтительнее использовать первые слоты. В контроллере iPAC-8x41 - только в первые 4 слота.
Основные технические параметры:
- ESD защита
- Скорость до 115200 бит/с
- Изоляция 2500 VRMS
- LED индикация приема\передачи
Модули расширения портов позволяют расширить коммуникационные возможности контроллеров и параллельно опрашивать большое количество устройств, работающих по интерфейсу RS232 в различных протоколах. При выходе из строя одно из порта или модуля в целом возможна замена конкретного модуля без необходимости замены контроллера. Порты RS232, как правило, используются для передачи информации на верхний уровень.
Опции:

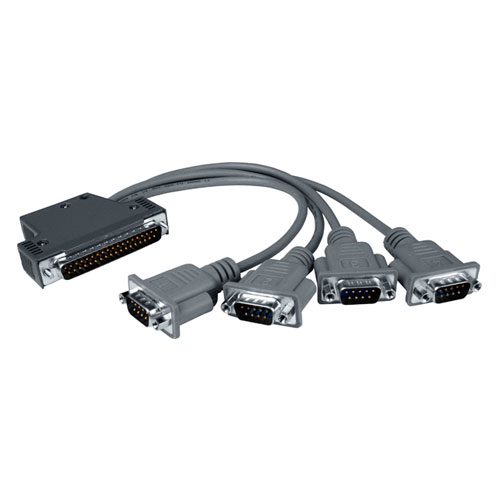

- CA-9-3705 (Кабель DB-37 Male (D-Sub) в 4-port DB-9 Male (D-Sub))

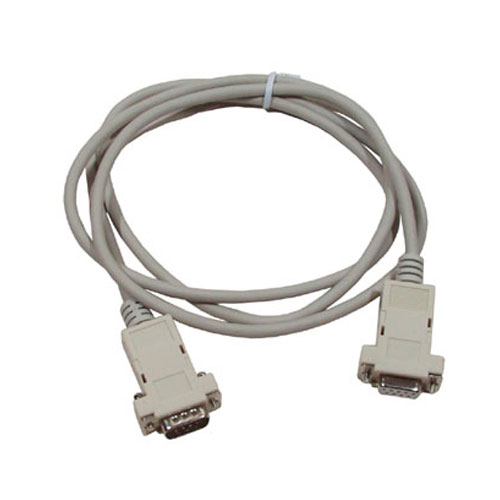

- CA-0915 (9-Pin Male-Female D-Sub кабель, 1.5 м)
| Модель | I-8112iW | I-8114iW |
| RS-232 порт | ||
| Кол-во портов | 2 | 4 |
| Интерфейс | Изолированный RS-232 | |
| RS-232 | TxD, RxD, RTS, CTS, DSR, DTR, DCD, RI, GND | TxD, RxD, RTS, CTS, GND |
| Контроллер | 16C950 совместимый | |
| Скорость: 115200 макс. | ||
| Data бит: 5, 6, 7, 8 | ||
| Stop бит: 1, 1.5, 2 | ||
| Parity: None, Even, Odd, Mark, Space | ||
| FIFO: встроенный на 128 байт для каждого порта | ||
| Подключение | 2 x DB9M | 1 x DB37F -> 4 x DB9M |
| Интерфейс | ||
| Изоляция | 2500 Vrms | |
| Интерфейс | Шина I-8000 | |
| Светодиодная индикация | ||
| Питание | 1 LED | |
| TxD | 2 LED | 4 LED |
| RxD | 2 LED | 4 LED |
| Питание | ||
| Потребление | 1.5 Вт | 1.75 Вт |
| Условия эксплуатации | ||
| Температура работы | -25 - 75 C | |
| Температура хранение | -30 - 85 C | |
| Условия влажности | 10 - 90% (без конденсата) | |
| Механические размеры | ||
| Размеры (Ш х Д х В), мм | 31 x 86 x 114 | 31 x 85 x 114 |
