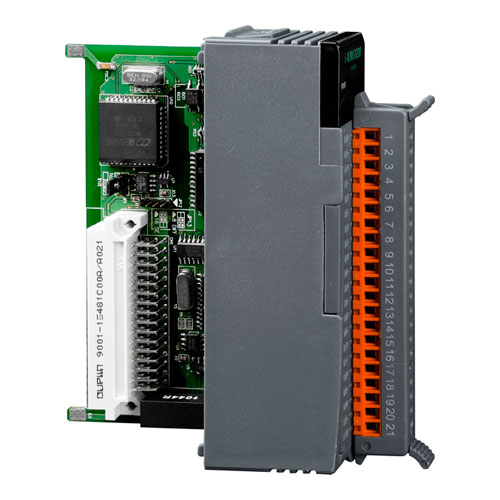

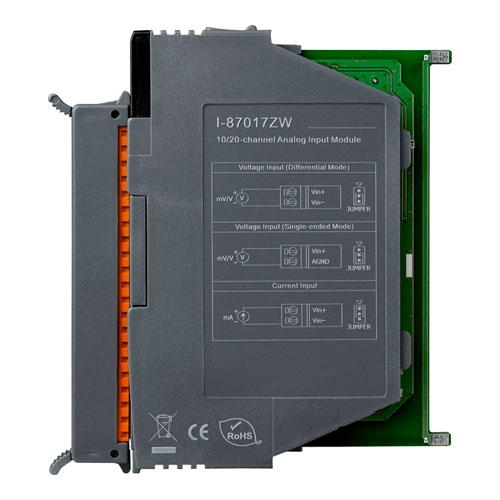

Модуль аналогового ввода I-87017ZW
10 универсальных аналоговых входов (+/-150 мВ, +/-500 мВ, +/-1 В, +/-5 В,+/-10 В, +/-20 мА, 0 ~ 20 мА, 4 ~ 20 мА)
I-87017ZW модуль аналогового ввода на 10 дифференциальных или 20 с одним общим входом. Выбор диапазона задается программно для каждого входа отдельно (+/-150 мВ, +/-500 мВ, +/-1 В, +/-5 В,+/-10 В, +/-20 мА, 0 ~ 20 мА, 4 ~ 20 мА). Каждый вход имеет защиту от перенапряжения (240 Vrms) и превышения тока (50 мА при 110 VDC/VAC). Диапазон тока или напряжения задается джамперами. Скорость опроса модуля задается программно (fast mode и normal mode). В диапазоне 4 ~ 20 мА модуль I-87017ZW имеет функцию определения обрыва кабеля и короткого замыкания.
Основные технические параметры:
- Количество каналов: 10 дифференциальных или 20 однополюсных
- Различные типы входного сигнала (мВ, В и мА)
- Защита от перенапряжения 240 Vrms
- Разрешение 16 бит
- Двойной Watchdog
- ESD защита
- Изоляция 3000 VDC
В типовых проектах систем АСУТП и телемеханики модули аналогового ввода используются для измерения параметров с активных (вторичных измерительных преобразователей) и пассивных датчиков (температуры, влажности). При использовании пассивных датчиков требуется внешнее питание.
| Аналоговый вход | ||
| Кол-во каналов | 10 дифференциальных или 20 однополюсных, выбирает джампером | |
| Тип | +/-150 мВ, +/-500 мВ, +/-1 В, +/-5 В,+/-10 В, +/-20 мА, 0 ~ 20 мА, 4 ~ 20 мА | |
| Разрешение | Стандартный режим | +/- 0.1 % |
| Быстрый режим | +/- 0.5 % | |
| Частота измерения | Стандартный режим | 10 Гц |
| Быстрый режим | 50 Гц | |
| Входное сопротивление | Напряжение | 2 МОм |
| Ток | 125 Ом | |
| Защита от перенапряжения | 240 VRms | |
| Защита от перегрузки | 50 мА в 110 VDC/VAC | |
| Задание конфигурации для каждого канала отдельно | Да | |
| Определение обрыва для диапазона 4 ~ 20 мА | Да | |
| Интерфейс | ||
| Интерфейс | RS-485 | |
| Формат | N, 8, 1 | |
| Скорость | 1200 - 115200 бит/с | |
| Watchdog | Двойной (модуль и по обрыву связи) | |
| Светодиодная индикация | ||
| LED индикатор | 1 LED для питания и обмена | |
| Питание | ||
| Потребление | 2 Вт | |
| Условия эксплуатации | ||
| Температура работы | -25 - 75 C | |
| Температура хранение | -40 - 85 C | |
| Условия влажности | 10 - 90% (без конденсата) | |
| Механические размеры | ||
| Размеры (Ш х Д х В), мм | 30 x 102 x 115 | |
