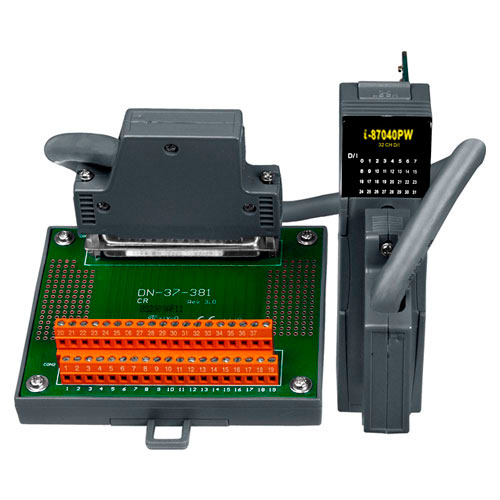

Модуль дискретного ввода I-87040PW

32 дискретных входа (=24В), последовательная шина

    I-87040PW модуль дискретного ввода на 32 канала с номинальным напряжением =24 В и аппаратной функцией фильтрации дребезга.

    Основные технические параметры:

    • Количество каналов: 32
    • Номинальное напряжение: =24 В
    • Входное сопротивление: 4,7 кОм
    • Работа дискретных входов в режиме счетчика
    • Светодиодна индикация срабатывания
    • ESD защита
    • Изоляция 3750 Vrms
    • Защита от перенапряжения 35 VDC
    • Двойной watchdog





    ОписаниеХарактеристикиСкачать

    Для создания гальванической изоляции требуется использование дополнительного питания цепей дискретного ввода.

    Допускается использования модуля в контроллерах LP-8x21, LP-8x81, iPAC-8x41, а так же в корзинах расширения RU-87Px.

    Опции:
    • TB37F-DIN - промежуточный клеммный блок с разъемом DB37F
    • CA-3705A - Male-Female D-sub кабель 0,5 м
    • CA-3710A - Male-Female D-sub кабель 1,0 м
    • CA-3715A - Male-Female D-sub кабель 1,5 м
    Дискретный вход
    Кол-во каналов 32 (PNP, NPN)
    Тип один общий
    Уровень "1" +19 В ~ +30 В
    Уровень "0" +11 В
    Входное сопротивление 4,7 кОм, 0,25 Вт
    Режим счетчика Каналов: 32
    Режим счетчика Максимальное кол-во: 16 бит (65535)
    Режим счетчика Максимальная частота: 100 Гц
    Режим счетчика Минимальная ширина импульса: 5 мс
    Защита от перенапряжения 35 VDC
    Изоляция 3750 Vrms
    Индикация
    Питание 1 LED
    Дискретный вход 32 LED
    Питание
    Потребление 1,6 Вт
    Интерфейс
    Интерфейс RS-485
    Протокол DCON
    Формат N, 8, 1
    Скорость 1200 - 115200 бит/с
    Watchdog Двойной (модуль и по обрыву связи)
    Условия эксплуатации
    Температура работы -25 - 75 C
    Температура хранение -40 - 85 C
    Условия влажности 10 - 95% (без конденсата)
    Механические размеры
    Размеры (Ш х Д х В), мм 30 x 85 x 114

    Документация производителя

    I-87040PW Datasheet (Лист данных)
