Модуль дискретного вывода I-87041W/I-87041PW
32 канала NPN
Модуль I-87041W/I-87041PW имеет 32 изолированных каналов дискретного вывода и имеет транзисторный NPN выход. Модуль I-87041PW имеет защиты от короткого замыкания, перегрузки и перенапряжения, а так же повышенные показатели коммутационной способности. Есть возможность задания power-on (по подаче питания) и safe (по обрыву связи с управляющим контроллером) значений. Модуль имеет высокие показатели ESD защиты и изоляцию 3750 VDC между внутренней и полевой шиной.
Применяется совместно с клеммным блоком DB37 и кабелем DB37F - DB37M
Основные технические параметры:
- NPN выход
- Двойной Watchdog
- Задание Powen On значений
- Задание Safe значений
- Защита от короткого замыкания (только для I-87041PW)
- Защита от перенапряжения (только для I-87041PW)
- Защита от перегрузки (только для I-87041PW)
- Изоляция 3750 VDC
Модули I-87041W/I-87041PW применяются совместно с клеммными блоками TB37F-DIN и силовыми реле. В типовых проектах используются реле Phoenix Contact PLC-RSС-24DC/21/RU и PLC-RSС-24DC/21-21/RU.
Допускается использования модуля в контроллерах LP-8x21, LP-8x81, iPAC-8x41, рекомендуется использовать в корзинах расширения RU-87Px.

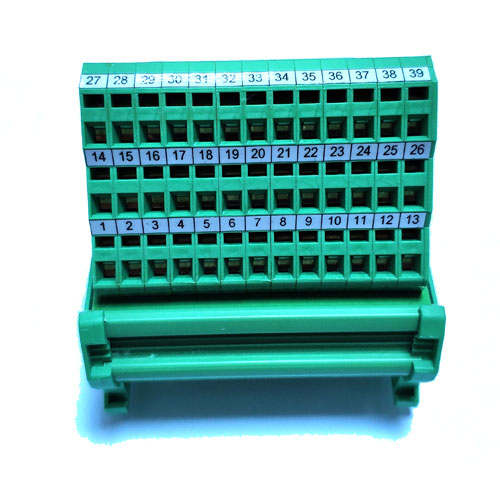

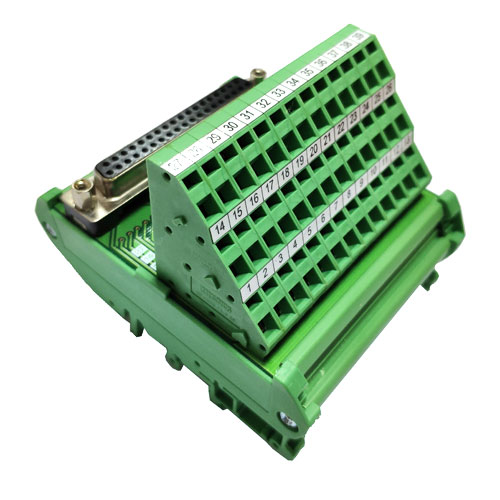

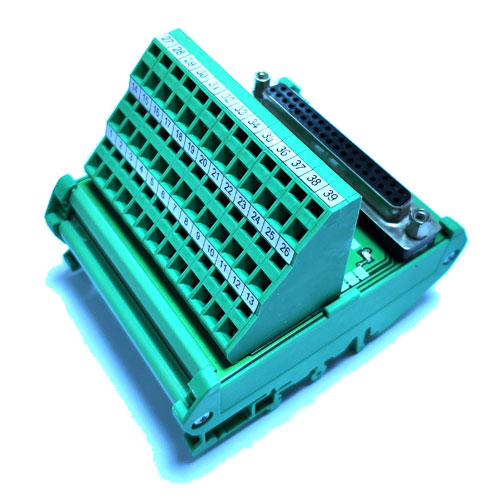

- TB37F-DIN - промежуточный клеммный блок с разъемом DB37F
- CA-3705A - Male-Female D-sub кабель 0,5 м
- CA-3710A - Male-Female D-sub кабель 1,0 м
- CA-3715A - Male-Female D-sub кабель 1,5 м
| Модель | I-87041W | I-87041PW |
| Дискретный выход | ||
| Кол-во каналов | 32 | |
| Тип | NPN | |
| Максимальная нагрузка | 100 мА на канал | 200 мА на канал |
| Напряжение нагрузки | +5 - 30 VDC | +5 - 50 VDC |
| Защита от перенапряжения | Нет | 60 VDC |
| Защита от перегрузки | Нет | 1.1 А |
| Защита от короткого замыкания | Нет | Да |
| Power-on значения | Да | |
| Safe значения | Да | |
| Интерфейс | ||
| Интерфейс | RS-485 | |
| Формат | N, 8, 1 | |
| Скорость | 1200 - 115200 бит/с | |
| Watchdog | Двойной (модуль и по обрыву связи) | |
| Светодиодная индикация | ||
| LED индикатор | 1 LED для питания и 32 LED для индикации каналов | |
| Питание | ||
| Потребление | 1,7 Вт | |
| ЭМС | ||
| ESD (IEC 61000-4-2) | 4 кВ контактно | 8 кВ контактно |
| 8 кВ по воздуху | 16 кВ по воздуху | |
| Условия эксплуатации | ||
| Температура работы | -25 - 75 C | |
| Температура хранение | -40 - 85 C | |
| Условия влажности | 10 - 90% (без конденсата) | |
| Механические размеры | ||
| Размеры (Ш х Д х В), мм | 30 x 114 x 85 | |
