4G роутеры с функцией контроллера iRZ RL21w, RL22w (iRZ R2.TUS или iRZ R2/ТМИУС)
Контроллер сбора, конвертор протоколов, 3G/4G роутер
Линейка контроллеров iRZ R2 с функцией 3G/4G роутеров и встроенным программным обеспечением ПТК ТМИУС КП для Linux используются для сбора, хранения, обработки и передачи технологической информации на различые уровни диспетчерского управления. Встроенные функции АСУТП позволяет использовать контроллер автономно для целей промышленной автоматизации.
Серия R2 представлена моделями RU21w, RU22w, RL21w, RL22w с 1 портом RS232 и 1 портом RS485 и версии RL25w и RL26w с большим количеством портов. Так же появилась версия RL27w с 1 Ethernet портом и сниженной стоимостью
Основные технические параметры:
- Процессор MIPS 24KEc 580 Mhz
- Динамическое ОЗУ 128 MB (64 Мб версия hw 1.x, не выпускается с 2022 года)
- Flash-память 32 MB (16 Мб версия hw 1.x, не выпускается с 2022 года)
- 4x 8P8C — Ethernet 10/100 Мбит/с для RL21-RL26. 1x 8P8C — Ethernet 10/100 Мбит/с для RL27
- 3,5G – до 21,6 Mb/s для RU21w, RU22w
- 4G – до 100 Mb/s для RL21w, RL22w
- 1 x RS485, 1 x RS232 для RU/RL21 и 4 x RS485, 4 x RS232 для RL25/26w
- 7 x GPIO для RL21w, RL22w и 15 x GPIO для RL25/26w
- MicroSD
- GPS (RU/RL22/RL26w)
Более подробно на сайте Wiki
Описание функции роутера (версия без артикула .TUS)
iRZ R2 в режиме роутера предназначен для передачи данных по сетям сотовой связи. Поддержка LTE/UMTS/HSPA+/EDGE/GPRS обеспечивает высокоскоростной доступ к сети Интернет (прием до 100 Мбит/с, передача до 50 Мбит/с). Ключевая особенность роутера R2 — точка доступа Wi-Fi (на базе стандартов IEEE 802.11b/g/n), предоставляющая для других устройств беспроводное подключение к Интернету.
R2 имеет внешние интерфейсы RS232, RS485, а также 7 GPIO, работа которых гибко настраивается. В роутере предусмотрены четыре порта Ethernet для подключения локальных устройств. Применение двух SIM-карт делает возможным резервирование связи и работу по расписанию.
Ядром R2 является высокопроизводительный процессор MIPS. Операционная система Linux обеспечивает высокую эффективность и бесперебойность работы роутера. Открытая платформа позволяет встраивать программное обеспечение и тем самым расширять функционал R2.
Роутер поддерживает следующие сетевые функции: DNS, DynDNS, SSH Server, TFTP Client, Wget, SNMP, DHCP Server, VRRP, Firewall, NAT, NTP Client, VLAN. Поддержка туннелей GRE, IPSec и OpenVPN обеспечивает защищенность передаваемых данных. Предусмотрено резервирование интернет-соединения — при обрыве проводного подключения к сети Интернет R2 передает данные по беспроводному каналу. Широкий диапазон рабочих температур (–40…+65°C) позволяет использовать роутер в различных климатических условиях.
Высокая скорость передачи данных, открытая программная платформа и широкий диапазон рабочих температур позволяют применять роутер R2 для подключения к Интернету компьютеров и сетей, платежных и POS-терминалов, торговых аппаратов и банкоматов, промышленного оборудования, систем удаленного мониторинга и управления, а также систем охраны и видеонаблюдения.
Описание функции контроллера (версия с артикулом .TUS или /ТМИУС)
Благодаря встроенному программному обеспечению ТМИУС КП для Linux функции роутера значительно расширяются и позволяют применять роутер как контроллер телемеханики\АСУТП\удаленного сбора данных. Все функциональные возможности приведены на странице ПО ТМИУС КП для Linux.
Аппаратные особенности:
- Точность синхронизации времени до 8 мкс при использовании внешнего GPS применика и благодаря использованию PPS сигнала (версии RU22/RL22)
- 7 GPIO - 7 входов или 7 выходов, состояние которых можно передавать (или управлять) через внешние системы управления по промышленным протоколам обмена
- SMS и email уведомления по различным триггерам
- Установка и обновление через штатный веб-интерфейс ipk файлом (возможна самостоятельная установка)
- Штатный веб-интерфейс остается не тронутым, настройка ПО ТМИУС происходит через отдельный веб-интерфейс
- Редактирование и отображение визуальной графической информации для оператора через веб-интерфейс
Спецификация
Аппаратная часть:
- Процессор MIPS 24KEc 580 Mhz
- Динамическое ОЗУ 128 MB
- Flash-память 32 MB
Стандарты связи:
- GPRS
- EDGE
- UMTS (3G)
- HSPA+ (3G)
- LTE FDD/TDD (4G)
- IEEE 802.11b/g/n (Wi-Fi)
Дополнительные функции:
- Проброс портов для доступа к ресурсам локальной сети
- Клиент DynDNS для обновления информации о доменном имени при использовании динамического IP-адреса
- Туннели GRE, IPsec и OpenVPN
- Удалённый доступ к внешнему устройству через СОМ-порт по TCP/IP
- Синхронизация внутренних часов с внешними источниками
- Отправка SMS через Telnet и через Web-интерфейс
- Резервная SIM-карта
- Обслуживание, управление и мониторинг (OAM) через Web-интерфейс
- DHСP Server
- Firewall (iptables)

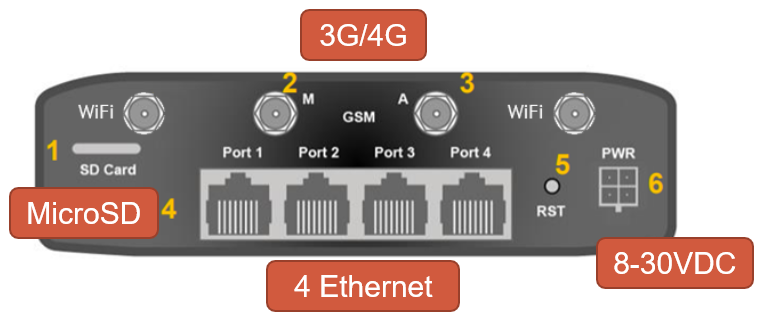

Интерфейсы:
- 4x 8P8C — Ethernet 10/100 Мбит/с
- Microfit4— разъем питания
- Внешний COM-порт, который может использоваться для сбора данных или для управления оборудованием средствами дополнительного программного обеспечения по интерфейсам RS232 и CAN (требуется конвертер интерфейсов)
- Разрывной клеммный коннектор:
- Сбор данных или управление оборудованием средствами дополнительного программного обеспечения через интерфейс RS485
- 7 GPIO с настраиваемой конфигурацией
- 2 x SMA-разъем GSM-антенны
- 2 x SMA-разъем Wi-Fi-антенны
- 2 х слот SIM-карты
- Слот карты MicroSD
- Кнопка сброса настроек
Электрические характеристики:
- Напряжение питания от 8 до 30 В
- Потребление при напряжении питания 12 В — 1000 мА
- Потребление при напряжении питания 24 В — 500 мА
Физические характеристики:
- Алюминиевый корпус
- Габариты, не более: 121х118х40 мм
- Вес: не более 300 г
- Диапазон рабочих температур: от -40°С до +65°С
Структуруная схема системы телемеханики (сбор DI по Ethernet, опрос МИП по RS485)
Структуруная схема системы телемеханики (сбор DI, AI по RS485)
