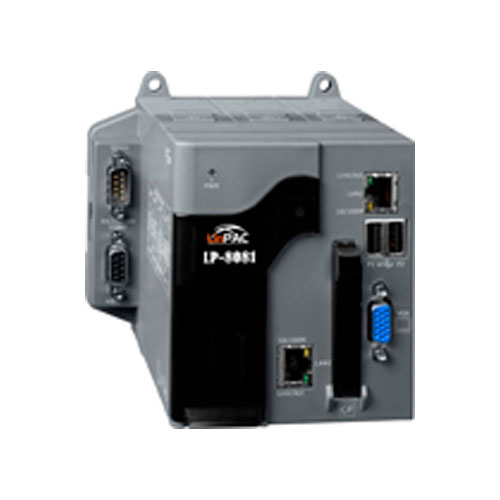

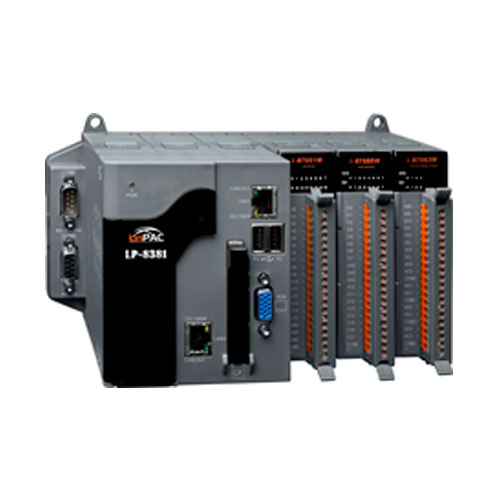

Контроллеры ICPDAS LP-8781/8381/8081
Управляющий контроллер, шлюз, контроллер сбора
Промышленные контроллеры ICPDAS LP-8781/8381/8081 с программным обеспечением ПТК ТМИУС КП для Linux используются как управляющие шлюзы в системах АСУТП, телемеханики и оперативной блокировки или как контроллеры сбора и выдачи дискретных сигналов благодаря высокоскоростной шине данных. Поддерживаются модули серии I-8K и I-87K. Операционная система Linux, на основе которой посторен данный контроллер, имеет широкие возможности для построения надежной и многофункциональной системы.
Основные технические параметры:
- количество слотов 0/3/7
- 2 x Ethernet
- VGA
- 1 x RS485, 2 x RS232, 1 x RS232/485
- Compact flash для хранения баз данных
- 2 x USB

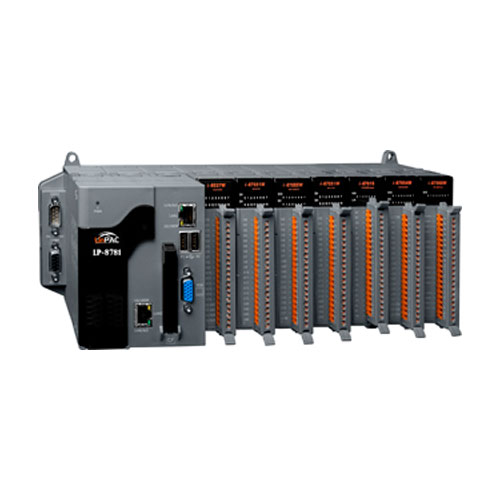

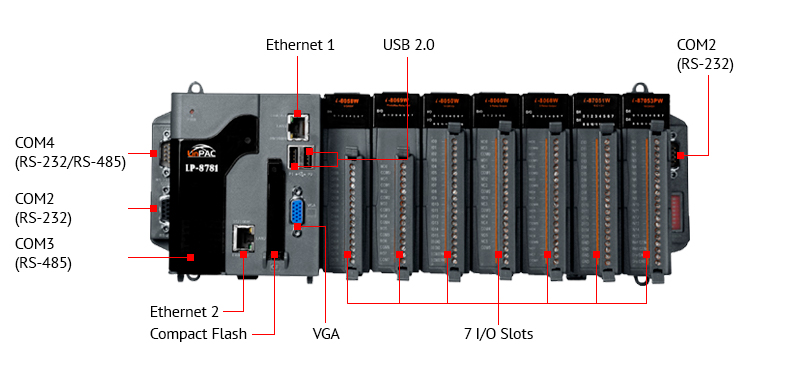

LP-8781 это серия контроллеров, построенных на платформе AMD LX800 (500 МГц), работающая на Linux версии 2.6.х и имеющая большой набор портов (VGA, USB, Ethernet и RS-232/485) и 0/3/7 слотов для модулей расширения серии I-8K и I-87K.
Модели этой серии отличаются друг от друга по количеству последовательных портов и слотов расширения для модулей I-8K, I-87K
| Модель | LP-8081 | LP-8381 | LP-8781 |
| CPU модуль | |||
| CPU | AMD LX800 500 МГц | ||
| SDRAM | 1 Гб | ||
| SRAM | 512 Кб | ||
| Flash | 4 Гб IDE Master | ||
| EEPROM | 16 Кб | ||
| CF карта | 8 Гб (поддерживается до 32 Гб) | ||
| Watchdog | Да, двойной | ||
| LED индикатор | 1 программируемый | ||
| Переключатель | поворотный на 9 положений | ||
| DIP переключатель | - | Да, 8 бит | |
| Интерфейсы | |||
| VGA | VGA x 1 (макс. разрешение 1024 х 768) | ||
| Ethernet | RJ-45 x 2, 10/100 Base-TX | ||
| USB 2.0 | 2 | ||
| COM1 | Внутренняя последовательная шина для модулей I-87K | ||
| COM2 | RS-232 (RxD, TxD, GND; Без изоляции | ||
| COM3 | RS-485; 3000 VDC изоляция | ||
| COM4 | RS-232 (RxD, TxD, CTS, RTS, GND для RS-232); Без изоляции | RS-232/485 (RxD, TxD, CTS, RTS, GND для RS-232; Data+, Data- для RS-485); Без изоляции | |
| COM5 | - | RS-232 (RxD, TxD, CTS, RTS, DSR, DTR, CD, RI, GND для RS-232); Без изоляции | |
| I/O слоты | 0 | 3 | 7 |
| Механические размеры | |||
| Размеры (Ш х Д х В), мм | 137 x 132 x 125 | 231 x 132 x 125 | 355 x 132 x125 |
| Крепление | DIN-рельс или стену | ||
| Условия эксплуатации | |||
| Температура работы | -25 - 75 C | ||
| Температура хранение | -30 - 80 C | ||
| Условия влажности | 10 - 90% (без конденсата) | ||
| Питание | |||
| Входной диапазон | +10 - +30 VDC | ||
| Изоляция | 1 кВ | ||
| Резервируемый ввод | Да, одно выхдное реле (1А @ 24 VDC) для тревоги | ||
| Емкость | 1.8 А, 5V питание для CPU и объединительной платы, итого 15 Вт | 1.8 А, 5V питание для CPU и объединительной платы, 5.2А, 5V питание для I/O слотов, итого 35 Вт) | 2.0 А, 5V питание для CPU и объединительной платы, 5.0А, 5V питание для I/O слотов, итого 35 Вт) |
| Потребление | 14.4 Вт (0,6 А @ 24 VDC) | 16.8 Вт (0,7 А @ 24 VDC) | |
Документация производителя
LP-8781/8381/8081 User manual (Руководство пользователя)
