Система контроля и визуализации параметров ЩПТ
Описание системы
Система предназначена для контроля дискретных и аналоговых параметров, принимаемых по различным каналам связи, их отображения на консоли оператора и передачи на "верхний" уровень системы в стандартных протоколах МЭК 870-5-101\104. Структура системы является иерархической и широкомасштабируемой.
Типовой перечень телепараметров:
Аналоговый ввод (в т.ч. по RS485)
- контроль тока АБ (заряд/разряд) – амперметр PA1
- контроль тока концевых элементов АБ (заряд/разряд) - амперметр PA2
- контроль напряжения на 1, 2 секциях ШП – вольтметр PV1
- контроль напряжения 1,2,3,4 секций – вольтметр PV2
- контроль напряжения основной АБ (+1; -104 эл-т) – вольтметр PV3
- контроль напряжения всей АБ (+1; -120 эл-т) – вольтметр PV4
- контроль напряжения концевых эл-в АБ – вольтметр PV5
Дискретный ввод
- Положения выключателей, рубильников, предохранителей
- Состояние предохранителей
- Наличие\отсутствие напряжения на шинах ШП, ШУ
- Отклонения уровня напряжения на шинах ШП, ШУ
- Неисправность ВУ
Дискретный вывод через релейные выводы контроллера
- обобщённого сигнала «Авария»
- неисправности контроллера
- управление второй уставкой ВУ 1 и 2
Прием данных
Контроллер контроля ЩПТ (в данном случае LinPAC-8781) принимает информацию с датчиков различными способами:
- сухим контактом непосредственно в модули дискретного ввода
- по RS485 с датчиков тока и напряжения в протоколах Modbus\МЭК 870-5-101
- по Ethernet со специализированных измерительно-вычислительных комплексов в протоколах Modbus TCP\МЭК 870-5-104
Передача данных
Передача данных на уровень SCADA происходит по цифровым каналам связи в стандартных протоколах МЭК 870-5-101\104
Для визуализации принимаемой информации на панели оператора используются стандартные протоколы Modbus RTU\TCP. Контроллер работает в роли Modbus Slave и передает в необходимом для панели оператора формате кадра.

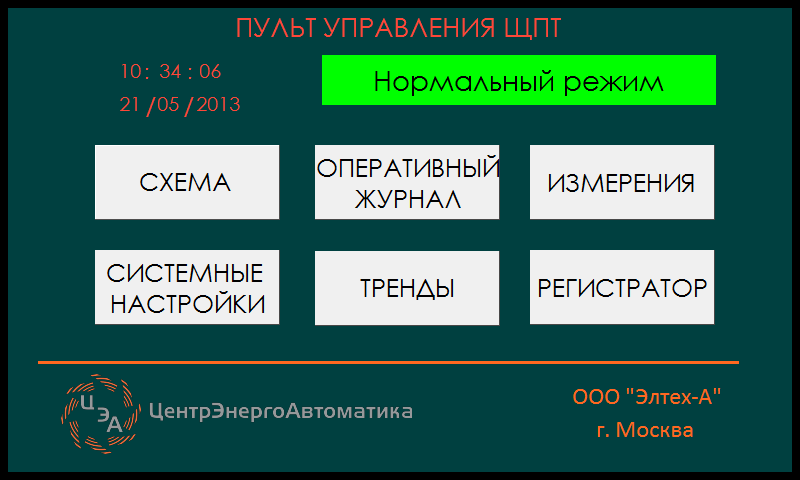

Панель оператора
В качестве устройства отображения используются панели оператора Weintek eMT3070A или любые другие.
Интерфейс пользователя панели оператора позволяет отображать информацию в различной форме:
- Графической - на однолинейной электрической схеме
- Табличной - в виде списка событий
- В виде графиков и трендов
Пример внедрения
Компания ООО "ЦентрЭнергоАвтоматика" успешно поставила и внедрила несколько комплексов контроля и отображения ЩПТ для щитов производства ООО "Элтех-А".
Список оборудование и общие сведения:
| Контроллер управления | LinPAC-8781 |
| Модуль ввода | I-8040PW |
| Модуль вывода | I-87068W-2A |
| Коммутатор на 8 портов | EDS-208A-MM-SC |
| Панель оператора | Weintek eMT3070A |
| Датчики тока, напряжения и информационно вычислительные комплексы | Щ96П - 7 штук (Modbus) МикроСРЗ (МЭК 870-5-104) |
| Количество сигналов (примерно) | 300 |
Структурная схема:
Cтруктурная схема системы мониторинга ЩПТ
Монтаж в шкафу ЩПТ:
